| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIGAN |
| Orzecznictwo: | CE |
| Numer modelu: | XF |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negotiable |
| Szczegóły pakowania: | Najpierw pakowane w folię, a następnie wzmacniane drewnianą skrzynką do pakowania zewnętrznego |
| Czas dostawy: | 20 dni roboczych po otrzymaniu płatności |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Nazwa produktu: | suszenie w złożu fluidalnym | kształt suszarki: | Poziomy |
|---|---|---|---|
| rodzaj suszenia: | Wysoka jakość | Materiał: | granulki, proszek |

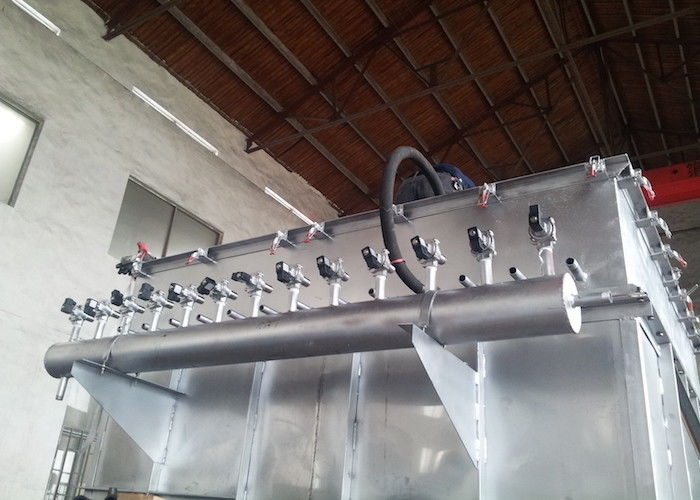

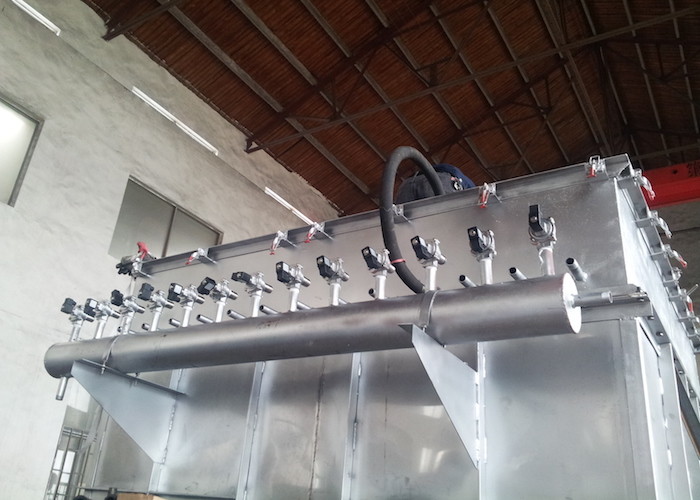

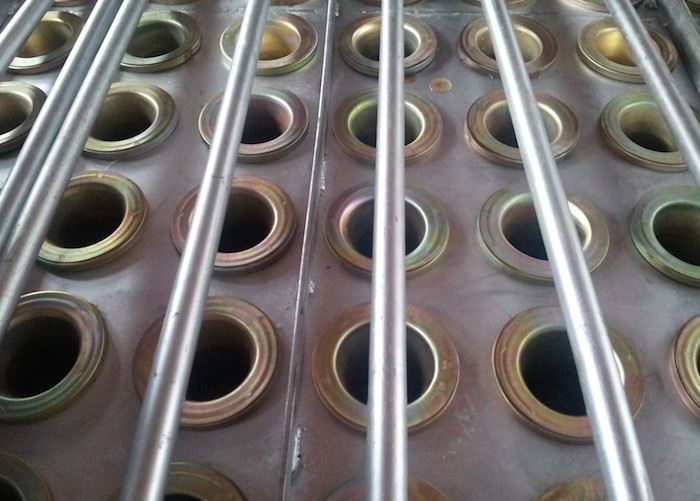

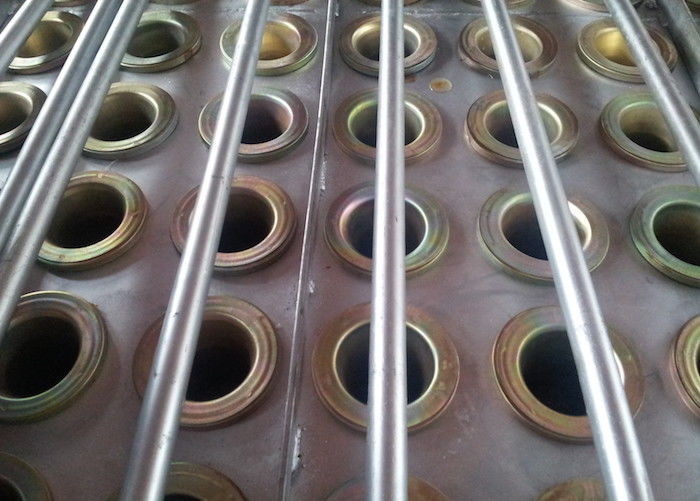

| rodzaj pylenia: | filtr workowy, cyklon | Podanie: | WDG |
| Podkreślić: | sprzęt do suszenia proszków,sprzęt ze złożem fluidalnym WDG Line,farmaceutyczna suszarnia fluidyzacyjna w proszku |
||

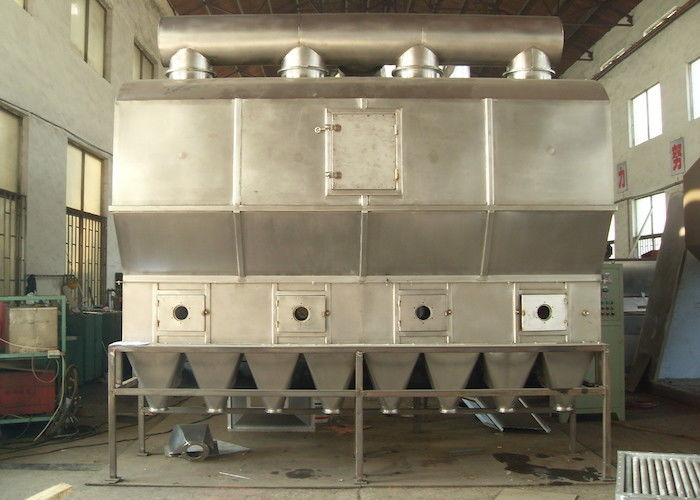

wysokiej jakości poziome suszenie fluidyzacyjne do linii WDG
Opis

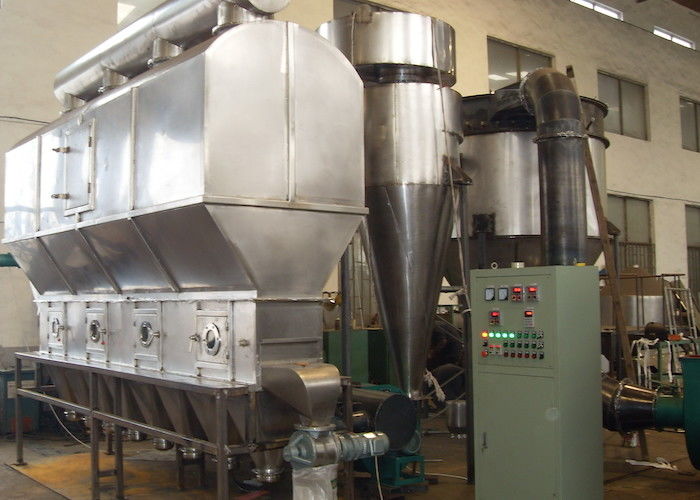

wysokiej jakości poziome suszenie fluidyzacyjne do linii WDGjest również nazywany złożem fluidalnym.Poprzez działanie i doskonalenie przez ponad 30 lat odegrał aktywną rolę w branży farmaceutycznej, chemicznej, spożywczej, przemysłowej i innych.Składa się z filtra powietrza, złoża fluidalnego, separatora cyklonowego, kolektora pyłu, szybkiego wentylatora odśrodkowego, szafy sterowniczej i tak dalej.Ze względu na różnicę właściwości od surowca konieczne jest wyposażenie odkurzacza zgodnie z praktycznymi potrzebami.Może wybrać separator cyklonowy i odpylacz oba lub jeden z nich.Zasadniczo separator cyklonowy można wybrać, jeśli surowiec jest większy, a odpylacz można wybrać, jeśli surowiec jest lekki.Ponadto do wyboru jest pneumatyczne urządzenie podające.Istnieją dwa rodzaje operacji dla tej maszyny, ciągły i przerywany.
przepływ szkicu dla modelu Przepływ szkicu dla modelu B (typ torby wewnętrznej) przepływ szkicu dla modelu C
(filtr workowy A manul, B plus)
Podanie
Proces suszenia leków, surowców chemicznych, artykułów spożywczych, przetwórstwa zbóż, pasz i tak dalej.Na przykład: surowe leki, tabletki, medycyna chińska, środki ochrony zdrowia, napoje, pasze, żywice, kwas cytrynowy i inne proszki.Odpowiednia średnica surowca wynosi zwykle 0,1-0,6 mm.Najbardziej odpowiednia średnica surowca wyniesie 0,5-3 mm.
Zasada działania
Czyste i gorące powietrze dostaje się do złoża fluidalnego poprzez dystrybutor płyty zaworowej.Mokry materiał podawany z podajnika tworzy płynny stan gorącym powietrzem.Ze względu na szeroki kontakt gorącego powietrza z surowcami czas schnięcia jest krótki.W przypadku zastosowania ciągłego, materiał wchodzi z przodu łóżka, fluidyzuje w łóżku przez kilka minut i unosi drugą stronę łóżka.Maszyna „pracuje pod ujemnym ciśnieniem.
Parametry techniczne
| Model | XF0.25-1 (XF10) | XF0,25-2 (XF20) | XF0.25-3 (XF30) | XF0,25–6 | XF0,3-2 | XF0,3-4 | XF0,3–6 | XF0,3–8 | XF0,3-10 | XF0,4-4 | XF0,4-6 |
| Powierzchnia warstwy łóżka (m2) | 0,25 | 0,5 | 1.0 | 1.5 | 0,6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Wydajność suszenia (kgh2o / h) | 10–15 | 20–25 | 30–45 | 52–75 | -30 | 42–60 | 63–90 | 84–120 | 105–150 | 56–80 | 84–120 |
| Moc wentylatora (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Temperatura powietrza w (℃) | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 |
| Tem.surowca (℃) | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 |
|
Całkowite wymiary (rama główna) L × W × H (m) |
1 × 0,6 × 3,35 | 2 × 0,6 × 3,35 | 4 × 0,6 × 3,35 | 6 × 0,6 × 3,35 | 2 × 0,70 × 3,4 | 4 × 0,7 × 3,4 | 6 × 0,7 × 3,4 | 8 × 0,7 × 3,4 |
10 × 0,7 × 3,4 |
4 × 1 × 3,58 |
6 × 1 × 3,58 |
| Zajmowana powierzchnia (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Model |
XF0,5-4 (XF50) |
XF0,5-6 | XF0,5-8 | XF0,5-10 | XF0,5-12 | XF0,5-14 | XF0,5-16 | XF0,5–18 |
| Powierzchnia warstwy łóżka (m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| Wydajność suszenia (kgh2o / h) | 70–100 | 105–150 | 140–200 | 175–250 | 210–300 | 245–350 | 280–400 | 315–450 |
| Moc wentylatora (kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Temperatura powietrza w (℃) | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 |
| Tem.surowca (℃) | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 |
|
Całkowite wymiary (rama główna) L × W × H (m) |
4 × 1,2 × 4,1 | 6 × 1,2 × 4,1 | 8 × 1,2 × 4,1 | 10 × 1,2 × 4,1 | 12 × 1,2 × 4,1 |
12 × 1,2 × 4,1 |
16 × 1,2 × 4,1 |
18 × 1,2 × 4,1 |
| Zajmowana powierzchnia (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
UWAGA: Wydajność suszenia jest mierzona na podstawie wilgotności pierwotnej i końcowej wynoszącej odpowiednio 20% i 5% suszenia kryształu śliwki i temperatury wlotu powietrza w temperaturze 130 ℃. Wydajność suszenia dla innego materiału będzie oparta na praktycznych warunkach suszenia.
