| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIGAN |
| Orzecznictwo: | CE |
| Numer modelu: | XF |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negotiable |
| Szczegóły pakowania: | Najpierw pakowane w folię, a następnie wzmacniane drewnianą skrzynką do pakowania zewnętrznego |
| Czas dostawy: | 20 dni roboczych po otrzymaniu płatności |
| Możliwość Supply: | 10 zestawów miesięcznie |
| Nazwa produktu: | suszarka wrząca / fluidalna | kształt suszarki: | Poziomy |
|---|---|---|---|
| rodzaj suszenia: | Ciągły | Materiał: | granulki, proszek |
| rodzaj pylenia: | filtr workowy, cyklon | Podanie: | Wnętrz |
| Podkreślić: | sprzęt ze złożem fluidalnym,suszarka FBD |
||

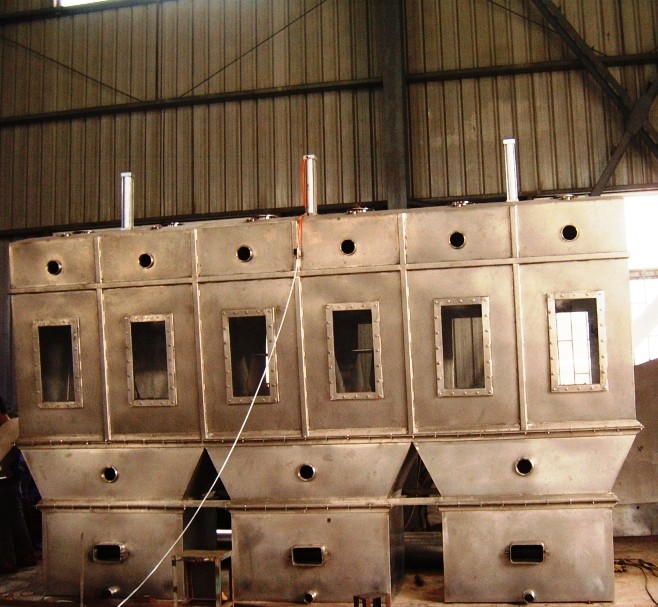

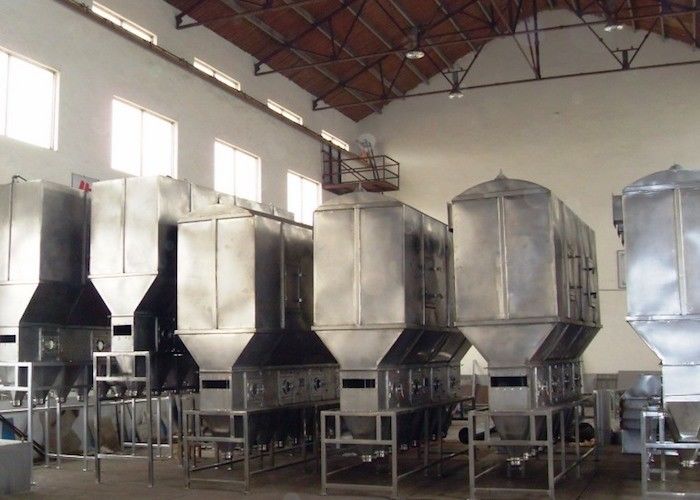

Seria XF Poziome pudełko w kształcie ciągłego suszarki ze złożem fluidalnym
Opis

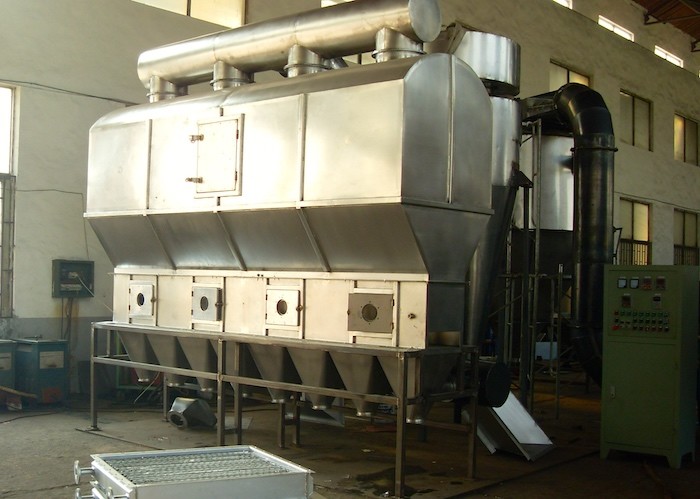

XF series Horizontal Box Shape Continuous Type Fluid Bed Dryer consists of air filter, heater, fluidized-bed main machine, feeder, cyclone separator, bag filter, high-pressure centrifuge fan and operation platform. Seria XF Pozioma skrzynkowa suszarka ciągła ze złożem fluidalnym składa się z filtra powietrza, nagrzewnicy, głównej maszyny ze złożem fluidalnym, podajnika, separatora cyklonowego, filtra workowego, wysokociśnieniowego wentylatora wirówki i platformy operacyjnej. Because the properties of raw materials different, when equip the dust removing equipment, we should consider practical needs. Ponieważ właściwości surowców są różne, wyposażając sprzęt do usuwania pyłu, powinniśmy wziąć pod uwagę praktyczne potrzeby. We can select cyclone separator and cloth bag duster at the same time or one of them. Możemy jednocześnie wybrać separator cyklonowy i prochowiec lub jeden z nich. generally speaking, select cyclone separator only for raw material that is large in specific gravity but cloth bag filter for powder or small granules that is light in specific gravity. ogólnie rzecz biorąc, wybierz separator cyklonowy tylko dla surowca o dużym ciężarze właściwym, ale filtr workowy tkaninowy na proszek lub małe granulki o lekkim ciężarze właściwym. Meanwhile air feeding device and belt conveyor for selection. Tymczasem urządzenie do podawania powietrza i przenośnik taśmowy do wyboru.
Podanie
Dzięki ciągłemu ulepszaniu przez ponad 30 lat seria poziomych pudełkowych suszarek fluidyzacyjnych z serii XF znalazła szerokie zastosowanie w branży farmaceutycznej, chemicznej, spożywczej, przetwórstwa zbóż itp. Na przykład do osuszania i suszenia materiałów ziarnistych, takich jak farmaceutyki luzem, granulowane leki patentowe, preparaty, pasze, żywica z tworzywa sztucznego itp. Średnica granulatu powinna mieścić się w zakresie od 0,1 do 6 mm, a najlepiej 0,5 do 3 mm
Zasada działania

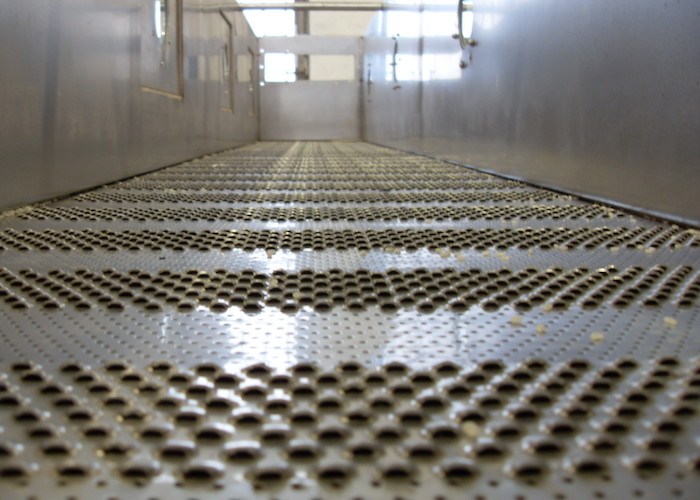

Clean&hot air enters into fluidization bed through distribution of valve plate. Czyste i gorące powietrze dostaje się do złoża fluidyzacyjnego poprzez dystrybucję płyty zaworowej. Wet material fed from feeder will be formed a fluidization state by hot air(jumping with the bed like boiling water),so it is called fluidizing dryer. Mokry materiał podawany z podajnika będzie tworzył stan fluidyzacji przez gorące powietrze (skacząc ze złożem jak wrząca woda), dlatego nazywa się to suszarką fluidyzacyjną. Because of the wide contact between hot air and materials, the drying time is very short. Ze względu na szeroki kontakt gorącego powietrza z materiałami czas schnięcia jest bardzo krótki. air enters from one end of bed, through “boiling” several minutes, and then comes out automatically from the other end. powietrze wchodzi z jednego końca łóżka przez „gotowanie” kilka minut, a następnie automatycznie wydostaje się z drugiego końca łóżka. The dryer is also applicable for thermal sensitive material as a result of very short drying time and lowe temperature of material proper. Suszarka ma również zastosowanie do materiałów wrażliwych na ciepło ze względu na bardzo krótki czas suszenia i odpowiednią niższą temperaturę materiału.
Zalety
Automatic production can be realized. Automatyczna produkcja może być realizowana. continuous drying equipment. sprzęt do ciągłego suszenia. quick drying speed, low in drying temperature. szybka prędkość suszenia, niska temperatura suszenia. It can guarantee the quality of products. Może zagwarantować jakość produktów.
Objaśnienie instalacji
Fluidizing bed, cyclone separator and bag filter should be placed on the flat concrete ground, and no foundation screws needed. Złoże fluidyzacyjne, separator cyklonowy i filtr workowy należy umieścić na płaskim betonowym podłożu i nie trzeba używać śrub fundamentowych. The fan with under frame and foundation screws may be installed indoor or outdoor. Wentylator z ramą i śrubami fundamentowymi można zainstalować wewnątrz lub na zewnątrz. The plan can be adjusted slightly in accordance with the practical conditions. Plan można nieznacznie dostosować do praktycznych warunków.
Żadne powietrze nie powinno przeciekać przez system rur powietrznych, aby nie miało wpływu na wydajność suszenia.
Parametry techniczne
| Model | XF0.25-1 (XF10) | XF0,25-2 (XF20) | XF0.25-3 (XF30) | XF0,25–6 | XF0,3-2 | XF0,3-4 | XF0,3–6 | XF0,3–8 | XF0,3-10 | XF0,4-4 | XF0,4-6 |
| Powierzchnia warstwy łóżka (m2) | 0,25 | 0,5 | 1.0 | 1.5 | 0,6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| Wydajność suszenia (kgh2o / h) | 10–15 | 20–25 | 30–45 | 52–75 | -30 | 42–60 | 63–90 | 84–120 | 105–150 | 56–80 | 84–120 |
| Moc wentylatora (kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Temperatura powietrza w (℃) | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 |
| Tem. Tem. of raw material(℃) surowca (℃) | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 |
|
Całkowite wymiary (rama główna) L × W × H (m) |
1 × 0,6 × 3,35 | 2 × 0,6 × 3,35 | 4 × 0,6 × 3,35 | 6 × 0,6 × 3,35 | 2 × 0,70 × 3,4 | 4 × 0,7 × 3,4 | 6 × 0,7 × 3,4 | 8 × 0,7 × 3,4 |
10 × 0,7 × 3,4 |
4 × 1 × 3,58 |
6 × 1 × 3,58 |
| Zajmowana powierzchnia (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Model |
XF0,5-4 (XF50) |
XF0,5-6 | XF0,5-8 | XF0,5-10 | XF0,5-12 | XF0,5-14 | XF0,5-16 | XF0,5–18 |
| Powierzchnia warstwy łóżka (m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| Wydajność suszenia (kgh2o / h) | 70–100 | 105–150 | 140–200 | 175–250 | 210–300 | 245–350 | 280–400 | 315–450 |
| Moc wentylatora (kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Temperatura powietrza w (℃) | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 | 120–140 |
| Tem. Tem. of raw material(℃) surowca (℃) | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 |
|
Całkowite wymiary (rama główna) L × W × H (m) |
4 × 1,2 × 4,1 | 6 × 1,2 × 4,1 | 8 × 1,2 × 4,1 | 10 × 1,2 × 4,1 | 12 × 1,2 × 4,1 |
12 × 1,2 × 4,1 |
16 × 1,2 × 4,1 |
18 × 1,2 × 4,1 |
| Zajmowana powierzchnia (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
UWAGA: Wydajność suszenia jest mierzona na podstawie wilgotności pierwotnej i końcowej wynoszącej odpowiednio 20% i 5% suszenia kryształu śliwki i temperatury wlotu powietrza w temperaturze 130 ℃. Wydajność suszenia dla innego materiału będzie oparta na praktycznych warunkach suszenia.
