| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YIGAN |
| Orzecznictwo: | CE |
| Numer modelu: | SZG |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negotiable |
| Szczegóły pakowania: | Najpierw pakowane w folię, a następnie wzmacniane drewnianą skrzynką do pakowania zewnętrznego |
| Czas dostawy: | 20 dni roboczych po otrzymaniu płatności |
| Możliwość Supply: | 30 zestawów miesięcznie |
| Nazwa produktu: | komora suszenia próżniowego | Obiekt przetwarzający: | suszenie proszku lub granulek |
|---|---|---|---|
| Specjalna konstrukcja: | Filtr spiekany | funkcje: | odzysk rozpuszczalnika |
| powiązane urządzenie opcjonalne: | grzejnik parowy | Rodzaj połączenia: | Obracając złącze |
| Podkreślić: | break |
||

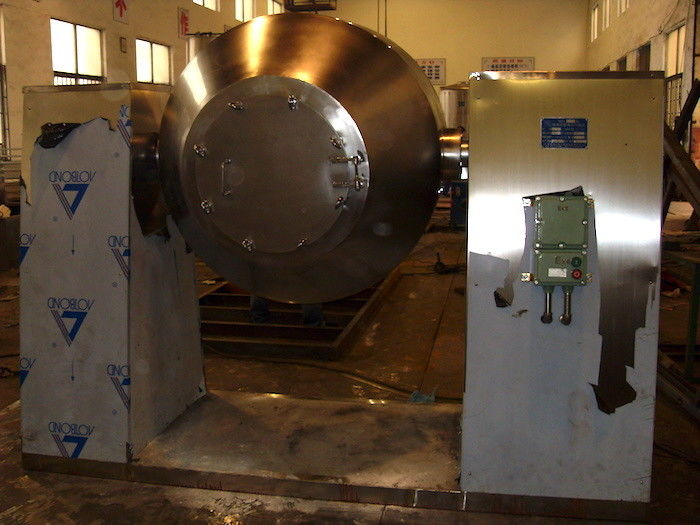

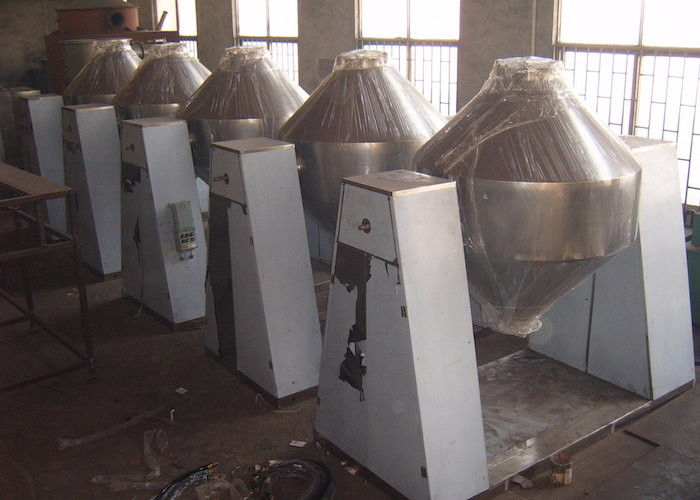

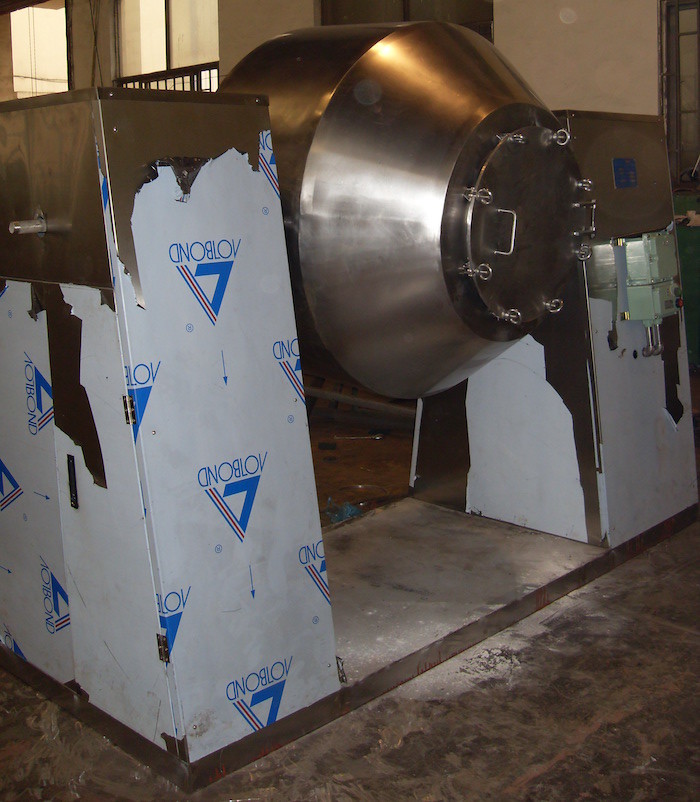

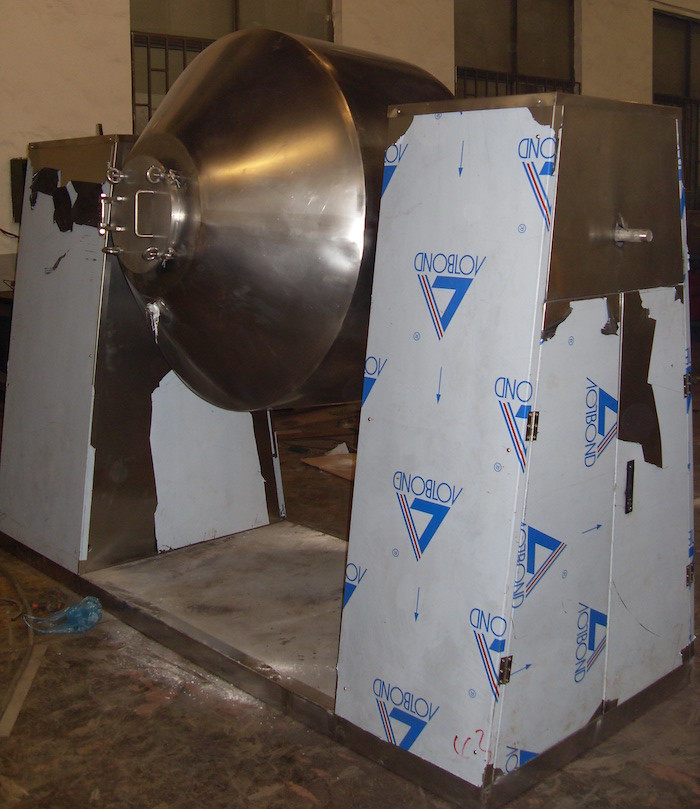

Grzejnik parowy SZG-500L mała rota-stożkowa suszarka próżniowa z filtrem spiekanym
Mały sprzęt do suszenia próżniowego ze stożkiem obrotowym Grzejnik parowy SZG-500L z filtrem spiekanym
Można wybrać emaliowany lub tytanowy zbiornik na specjalną matrial.
Zasada działania
SZG-500L steam heater small rota-cone vacuum dryer with sintered filter has double cone rotating tank. Grzejnik parowy SZG-500L mała suszarka rotacyjna z filtrem spiekanym ma obrotowy zbiornik z podwójnym stożkiem. Under the state of vacuum inside the tank, pass steam or hot water into its jacket for heating. Pod próżnią wewnątrz zbiornika przepuść parę lub gorącą wodę do płaszcza w celu podgrzania. The hot amount can contact with the damp raw material through its inner wall. Gorąca ilość może zetknąć się z wilgotnym surowcem przez jego wewnętrzną ścianę. The vaporized steam when the damp raw material absorbed heat can be pumped out through vacuum exhaust pipe. Odparowaną parę, gdy wilgotny surowiec pochłania ciepło, można wypompować przez próżniową rurę wydechową. Because its inner of tank is in the state of vacuum and the raw material is turned over all the time caused by the rotating of tank, the dry speed of raw material is quickened and dry efficiency is raised too and the purpose of uniform dry can be raised. Ponieważ jego wnętrze zbiornika znajduje się w stanie próżni, a surowiec obraca się przez cały czas spowodowany obrotem zbiornika, prędkość suszenia surowca jest przyspieszona, a wydajność suszenia również zwiększona, a celem równomiernego suszenia może być podniesiony.
| Opcjonalne funkcje: |
|
l Opcja zaawansowanych sterowników PLC z ekranem dotykowym HMI. l Opcja dla elektrycznego ognioodpornego. l Opcja wyłącznika bryłowego. l Opcja skraplacza, odbiornika i cyklonu do odzyskiwania rozpuszczalnika. l Opcja do podgrzewania pary / gorącej wody / gorącego oleju. |
Podanie
Grzejnik parowy SZG-500L nadaje się do małej suszarki rotacyjnej ze spiekanym filtrem
1. Materiał, który nie może przyjmować wysokiej temperatury.
2. Materiał łatwo ulegający utlenieniu.
3. Materiał, który nie pozwala na zniszczenie.
4. Aby odzyskać materiał z resztkowymi lotnymi.
5. Materiał o silnym nieistotnym wpływie i toksyczności.
6. Produkty biologiczne i moje.
7. Suche surowce przemysłu farmaceutycznego, chemicznego, spożywczego, barwników i biochemii w niskiej temperaturze itp.
Parametry techniczne
| Model | SZG100 | SZG350 | SZG500 | SZG-7500 | SZG1000 | SZG1500 | SZG2000 | SZG3500 | SZG5000 |
| Objętość (litry) | 100L | 350L | 500L | 750 | 1000L | 1500L | 2000L | 3500 | 5000 |
| Objętość ładowania (L) | 50 | 175 | 250 | 375 | 500 | 750 | 1000 | 1750 | 2500 |
| Ładowanie masy (kg) | 40 | 120 | 200 | 300 | 400 | 600 | 800 | 1000 | 1800 |
| Powierzchnia grzewcza (m2) | 1.16 | 1.5 | 2) | 2,63 | 3.5 | 4,61 | 5.58 | 7.5 | 13,8 |
| Prędkość obrotowa (rpm) | 3 ~ 13 | ||||||||
| Moc silnika | 0,75 | 1.1 | 1.5 | 2.2 | 3) | 4 | 5.5 | 7.5 | 15 |
| Wysokość obrotu | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4200 |
| Ciśnienie zejścia wewnątrz zbiornika: --- 0,1 ~ 0,15 MPa | |||||||||
| Ciśnienie zejścia w płaszczu: ≤0,3Mpr | |||||||||
| Masa całkowita (kg) | 650 | 900 | 1200 | 1450 | 1970 r | 2280 | 2500 | 2700 | 2900 |
Uwagi: 1. Wyżej wymienione parametry są obliczane na podstawie gęstości materiału 0,6 g / cm3.if wyłącznie w celach informacyjnych.
2. W przypadku surowca, jeśli jego objętość ulega znacznej zmianie przed i po suszeniu, wówczas współczynnik wypełnienia można odpowiednio zwiększyć lub zmniejszyć.
3. Silnik regulacji prędkości 0 ~ 6 obr / min dla opcjonalnego według wymagań użytkownika.
Podczas zamawiania należy wskazać następujące aspekty
Jeśli wymagane jest zaświadczenie o zbiorniku ciśnieniowym, proszę wskazać.
jeżeli wymagana jest szklana podszewka powierzchni wewnętrznej, proszę wskazać.
If the material is explosive, or flammable, the calculation should be made according to trial result.1. Jeżeli materiał jest wybuchowy lub łatwopalny, obliczeń należy dokonać zgodnie z wynikiem próby. If material has larger specific weight, it shall be noted upon placing the order. Jeżeli materiał ma większy ciężar właściwy, należy to odnotować przy składaniu zamówienia.
