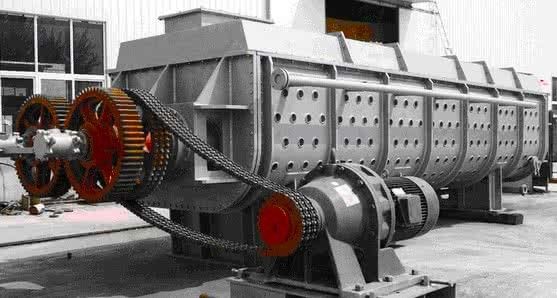

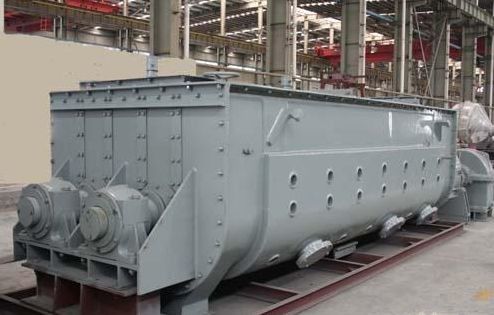

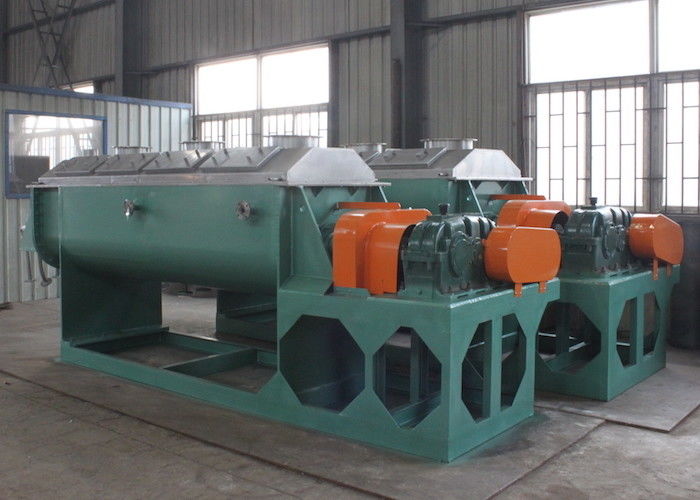

Przemysłowe urządzenie suszące Hollow Paddle 11kw

JYG Nowa seria suszarek łopatkowych do szlamów przemysłowych
Przemysłowe urządzenia suszące serii JYG Suszarka z łopatkami pustymi do szlamów przemysłowych

OPIS
Dual counter-rotating shafts with unique intermeshing hollow wedge-shaped paddles produce intimate mixing, optimize heat transfer, and provide a self-cleaning feature. Podwójne przeciwbieżne wały z unikalnymi współpracującymi pustymi łopatkami w kształcie klina zapewniają dokładne mieszanie, optymalizują wymianę ciepła i zapewniają funkcję samoczyszczenia. A large heat transfer area to volume ratio is achieved by the use of hollow paddles and a jacketed vessel, through which the heating medium flows. Duży stosunek powierzchni wymiany ciepła do objętości uzyskuje się dzięki zastosowaniu pustych łopatek i naczynia z płaszczem, przez które przepływa czynnik grzewczy. The result is an efficient, compact machine with less space requirements and lower installation cost. Rezultatem jest wydajna, kompaktowa maszyna o mniejszych wymaganiach przestrzennych i niższych kosztach instalacji.

FUNKCJE

2. Operation method: support continuous operation and batch operation, support vacuum drying for thermal sensitive material and normal drying. 2. Metoda działania: obsługa ciągłej pracy i pracy okresowej, wspomaganie suszenia próżniowego w przypadku materiałów wrażliwych na temperaturę i normalne suszenie. Support heating, evaporating and cooling. Wspiera ogrzewanie, odparowywanie i chłodzenie.
3. Zasób grzewczy: olej przewodzący ciepło, para, woda, gorące powietrze i płyn chłodzący.
4. Special structure of oar blade with large heating area. 4. Specjalna konstrukcja ostrza wiosła z dużą powierzchnią grzewczą. The unit volume is small. Głośność jednostki jest niewielka.
5. Obszar grzewczy ma dużą objętość jednostkową.
6. Jest szeroko stosowany w przypadku substancji organicznych i nieorganicznych, granulatu, lepkiego materiału oraz materiału o wysokiej zawartości wody.


ZASADA DZIAŁANIA
JYG Nowa seria suszarek łopatkowych do szlamów przemysłowych is a kind of conduction heating and low rotating speed-stirring type drier. jest rodzajem suszenia przewodzącego i suszarki o niskiej prędkości obrotowej. There is jacket on the body of drier, hollow oar blade on the hollow shaft, filling heating medium in them, wet material is stirred by oar blade and carries on heat exchange with shaft and oar blade. Na korpusie suszarki znajduje się płaszcz, wydrążone ostrze wiosła na wydrążonym wale, wypełniające je czynnikiem grzewczym, mokry materiał jest mieszany przez ostrze wiosła i przenosi wymianę ciepła z wałem i ostrzem wiosła. The structure of machine is generally horizontal type with two or four shafts. Konstrukcja maszyny jest zasadniczo typu poziomego z dwoma lub czterema wałami.

ŹRÓDŁA CIEPŁA (temperatura 180℃ - 250℃)
Ogrzewanie parą
Steam enters the hollow shaft through a rotary joint and is evenly distributed to all paddles. Para dostaje się do wału drążonego przez złącze obrotowe i jest równomiernie rozprowadzana na wszystkie łopatki. Condensate is removed with each revolution. Kondensat jest usuwany przy każdym obrocie.
Ogrzewanie gorącym olejem (płyn termiczny)
Hot oil(thermal fluid) enters and exits the hollow shaft through a rotary joint. Gorący olej (płyn termiczny) wchodzi i wychodzi z wału drążonego przez złącze obrotowe. Pressure from the supply pump forces liquid through the hollow paddles. Ciśnienie z pompy zasilającej przepycha ciecz przez puste łopatki.

parametry techniczne
